Intelligentes Lüftungssystem für wache Köpfe nicht nur in Coronazeiten

Zentrale Frischluftversorgung über einbetonierte Alu-Kühlrohre

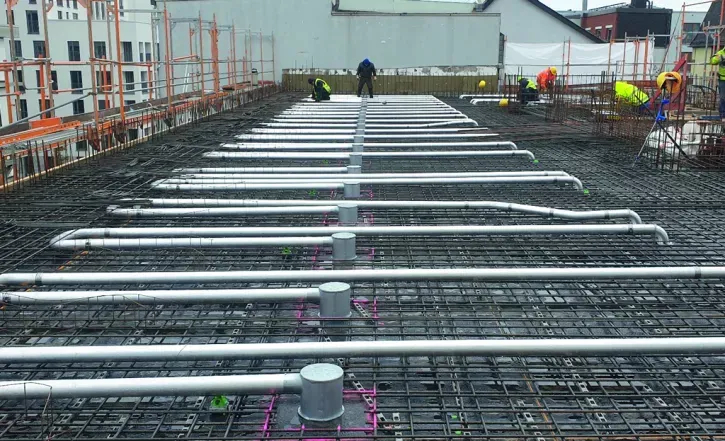

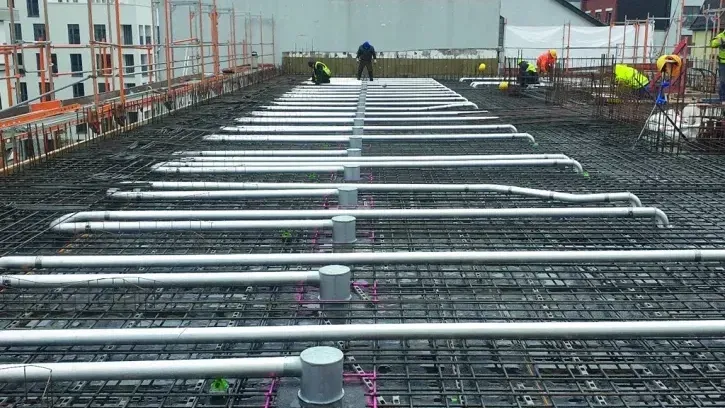

Auch vor der Corona-Pandemie fehlte es in vielen Klassenzimmern in Deutschland an frischer Luft. Der Richtwert von 1.000 ppm CO2 in der Atemluft von Schülern wird bis heute vielerorts überschritten. Die bekannten Folgen sind Müdigkeit und Konzentrationsstörungen. Einige Bauherren und Planer haben bei Schulneubauten in der Vergangenheit diese Problematik berücksichtigt und durch den Einbau eines BTA-Lüftungssystems frühzeitig vorgesorgt. Im Grimmelshausen-Gymnasium in Gelnhausen in der Nähe von Frankfurt am Main setzten die planenden Ingenieure CONCRETCOOL als zentrale Frischluftversorgung ein. Die Zuluft wird dabei nicht direkt in den Raum geführt, sondern durchströmt zuerst die in der Decke einbetonierten Aluminium-Kühlrohre und sorgt damit für die Deckenkühlung. Dabei erwärmt sie sich ohne Nacherhitzer auf angenehme 21 °C. Die Schule profitiert somit von niedrigen Betriebskosten und maximalen Energieeinsparungen sowie hygienisch durchlüfteten Unterrichtsräumen. Auch bei den Berufskollegs Herwig-Blankertz und Max-Born in Recklinghausen wurde bei der Planung langfristig und nachhaltig gedacht. Für ein behagliches und zugleich hygienisches Raumklima, das zu jeder Tages- und Jahreszeit konzentriertes Arbeiten ermöglicht, wurde ein integrales Energie- und Gebäudekonzept entwickelt. Neben der zweischaligen Gebäudehülle nimmt auch hier das Lüftungssystem CONCRETCOOL in Verbindung mit einer Ersatzluftanlage die zentrale Rolle ein. Die Außenluft steht zu 70 % des Jahres mit Temperaturen unterhalb von 12 °C, also bereits kühl und kostenlos, zur Verfügung – ideal für die Frischluftversorgung von Unterrichtsräumen.

Neben Hygiene und Nachhaltigkeit auch ästhetisch ein Pluspunkt

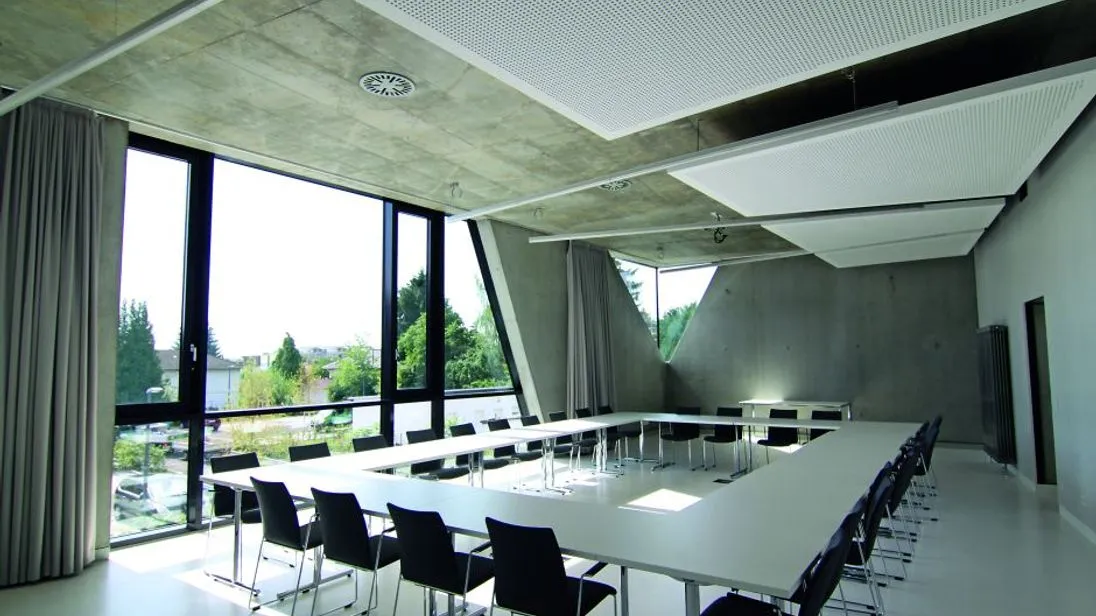

Bei Neubauten ist eine häufige Anforderung an die Lüftungsanlagen, dass diese die architektonische Gestaltung nicht beeinträchtigen. So planten die Architekten der Sebastian-Lotzer-Realschule in Memmingen durchgehend glatte Betondecken. Für das CONCRETCOOL-System der Idealfall: Die Luftleitung ist im Raum unsichtbar, lediglich die Luftdurchlässe werden in der Betondecke oder in der Flurtrennwand unauffällig integriert. Zusätzliche Lüftungsrohre unter der Decke sind somit nicht erforderlich. Die Kiefer-Luftauslässe lassen sich optisch auf das gestalterische Konzept des jeweiligen Bauvorhabens anpassen. Das schätzen insbesondere die Architekten an diesem System.

Langfristige Lösungen für eine nachhaltige Zukunft

Für die Zukunft gilt es mehreren Anforderungen gerecht zu werden: hygienische Frischluftversorgung in Unterrichtsräumen sicherstellen, aber auch die Vorgaben der EnEV zur Energieeinsparung berücksichtigen. Die Kommission für Innenraumlufthygiene am Umweltbundesamt empfiehlt daher Anlagen wie das CONCRETCOOL-System als Stand der Technik bei künftigen Schulneubauten. Aktuelle Projekte wie das Schulhaus Türli in der Schweiz, der Bildungscampus Wetzlar, bestehend aus der Goethe-Schule und der Theodor-Heuss-Schule, sowie der Bildungscampus Unna setzen auf das langjährig bewährte Lüftungskonzept von Kiefer Klimatechnik für die Schulneubauten. Das CONCRETCOOL-System stellt sicher, dass der Bedarf des hygienischen Frischluftanteils immer in ausreichendem Maß vorhanden ist, um die geforderten CO2-Grenzwerte einzuhalten. Die Kombination von Zuluft und Aktivierung der Decke zur Kühlung sorgt zudem für ein behagliches Klima und alle wichtigen Faktoren für ein hygienisches, störungsfreies Lernen in angenehmer Umgebung werden bei gleichzeitig hoher Energieeffizienz erfüllt. (Birgit Bakhtiari)
